Caractéristiques

Modèle CS

Modèle - AL

Largeur

982 mm

990 mm

Longeur

1638 mm

1660 mm

Epaisseur

41 mm

51 mm

Poids à vide  / remplis

27 kg

32 kg

Cadre / Back sheet

Alu  blanc

Alu  anodisé noir

Capteurs PV

60 cellule Multi

60 cellule Multi

Dimensions des cellules

156 mm x 156 mm /  6 ´´

156 mm x 156 mm /  6 ´´

Puissance nominale  (Pcrête)

250 Wc

285 Wc

Rendement du module PV

15.5 % (cellule 18%)

15.36 %  (cellule 17,7%)

Tolérance

-0/+ 3Wp

-0/+ 3Wp

Tension à puissance maximale (Vmpp)

30.1 V

29.31V

Intensité max. (Impp)

8.30 A

8.91 A

Tension en circuit ouvert  ( Vco)

37.20 V

37.95 V

Intensité de court circuit (Icc)

8.87A

9.10A

Perte de rendement / degré C

0.43% /degré C

0.42% /degré C

NOCT

47 degré C

47 degré C

Connectiques

MC4 Plus

MC4 Plus

Classe d’application

Classe A

Classe A

Surface du capteur

1.60 m2

1.64 m2

Surface optique

1.56 m2

1.58 m2

Contenance de l’échangeur

1.9 litre

1.96 litre

Fluide caloporteur

Tyfocor LS  tenue à -24 degré C

Tyfocor LS  tenue à -24 degré C

Rendement optique a0

0.56

0.58

Coeff K

9.12

6.08

Coeff. de perte thermique secondaire a2

0,0 W/(m2 K2)

0,0 W/(m2 K2)

Température de stratication

73.5 degré C

73.5 degré C

Pression de service

< 1 bar

< 1 bar

Perte de charge

0.9 mm Hg à 150 l/h

0.88 mm Hg à 150 l/h

Entrée et sortie hydraulique

Connecteur rapide  / ½ ´´

Connecteur rapide  / ½ ´´

Puissance thermique produite (Davos)

3100 kWh / an

3500 kWh / an

Puissance thermique nominale

888 W

921 W

La technologie utilisée dans le TriSun permet de booster la production solaire photovoltaïque tout en produisant de la chaleur qui sera utilisée pour vous chauffer.

Vous désirez devenir revendeur ? Contactez nous  ICI

Importateur  et distributeur pour la Suisse : CoolTec proche de chez vous

Les dimensions de ces panneaux sont standards, totalement compatible avec une grande majorité de capteurs existant en configuration 60 cellules de 6 pouces et 4 cm d’épaisseur, 290 W crête avec refroidissement.

Constitué de cellules solaires poly-cristallines à haut rendement, refroidis par une circulation d’eau, le rendement annuel en électricité est augmenté jusqu’à 15 %.

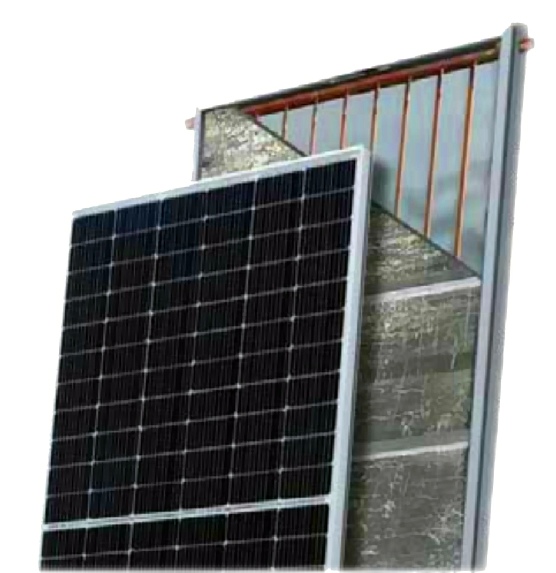

L’échangeur thermique breveté est rigide et ultra fin, il est complètement intégré dans le panneau photovoltaïque ce qui autorise un excellent transfert de la chaleur entre la face avant du panneau et la circulation d’eau.

Aucune autre configuration de capteur hybride ne permet de pareils rendements, tout en s’assurant une stabilité de la température du capteur photovoltaïque.

La production thermique du capteur peut atteindre 921 W, entièrement dédié au chauffage de l’eau.

 Energie totale jusqu’à 1210 W

La solution TriSun est idéale pour répondre aux nouvelles réglementations thermiques entrées en vigueur cette année et permet sur une surface unique la production d’électricité et d’eau chaude.

Ce design optimise aussi le déneigement automatique du panneau en hiver et permets un gain de production électrique allant jusqu’à 15%, en plus des 921 W produit par le capteur thermique.

Échangeur thermique haute performance

Panneau de dimensions standards :


Cellules solaires photovoltaïque  avec un rendement exceptionnel

Contactez nous pour une étude ou un devis personnalisé
